انواع مکانیکال سیل در پمپهای آب خانگی و صنعتی | راهنمای جامع، فنی و کاربردی برند پمپ
انواع مکانیکال سیل در پمپهای آب خانگی و صنعتی | راهنمای جامع عملکرد در پمپهای طبقاتی چندمرحلهای
اگر تا به حال در یک موتورخانه صنعتی یا حتی در یک کارگاه کوچک با پمپهای آب کار کرده باشید، احتمالاً با این صحنه آشنا هستید: پمپ کاملاً سالم است، موتور هم بدون مشکل کار میکند، اما از قسمت شفت قطرههای آب بیرون میزند.
در ابتدا شاید مسئله جدی به نظر نرسد. چند قطره آب… چیز خاصی نیست. اما در عمل همین نشتی کوچک میتواند در مدت کوتاهی باعث خرابی یاتاقانها، کاهش راندمان و حتی توقف کامل سیستم شود.
در اغلب این موارد، مقصر اصلی مکانیکال سیل (Mechanical Seal) است.
مکانیکال سیل یکی از حیاتیترین اجزای هر پمپ سانتریفیوژ (Centrifugal Pump) محسوب میشود. این قطعه وظیفه دارد نقطه بسیار حساس خروج شفت از پوسته پمپ را آببندی کند؛ جایی که سیال تحت فشار تمایل دارد از داخل پمپ به بیرون نشت کند.
در پروژههای صنعتی ایران بارها دیدهام که یک پمپ چند ده میلیون تومانی به دلیل انتخاب اشتباه مکانیکال سیل یا نصب غیرحرفهای آن بعد از چند ماه دچار مشکل شده است. در یکی از کارخانههای تولید مواد غذایی در قزوین، یک پمپ چند مرحله ای برای انتقال آب فرآیندی نصب شده بود. پمپ از نظر هیدرولیکی کاملاً مناسب انتخاب شده بود، اما به دلیل استفاده از سیل نامناسب برای فشار کاری سیستم، نشتی شدید ایجاد شد و کل خط تولید برای چند ساعت متوقف شد.
به همین دلیل شناخت دقیق انواع مکانیکال سیل و ارتباط آن با عملکرد پمپ، برای مهندسان تأسیسات و مدیران فنی اهمیت زیادی دارد؛ بهویژه در تجهیزاتی مثل پمپ عمودی طبقاتی (Vertical Multistage Pump) که فشار کاری نسبتاً بالایی دارند.
در این راهنمای فنی تلاش میکنیم مکانیکال سیل را از دیدگاه مهندسی، عملکردی و تجربیات واقعی بازار بررسی کنیم.
نقش مکانیکال سیل در عملکرد پمپهای طبقاتی چندمرحلهای
در نگاه اول، مکانیکال سیل قطعهای کوچک به نظر میرسد. اما در واقع یکی از حیاتیترین بخشهای هر پمپ طبقاتی است.
اهمیت آببندی در پمپهای سانتریفیوژ چندمرحلهای
در یک پمپ سانتریفیوژ، سیال با فشار قابل توجهی در داخل پوسته پمپ در گردش است. اگر نقطهای برای خروج سیال وجود داشته باشد، آب یا سیال فرآیندی به سرعت از آن ناحیه خارج میشود.
به همین دلیل سیستم آببندی شفت اهمیت زیادی دارد.
در پمپهای کوچک خانگی گاهی از پکینگ استفاده میشود، اما در بیشتر پمپهای صنعتی و حتی بسیاری از پمپ آب طبقاتی از مکانیکال سیل استفاده میشود.
محل قرارگیری مکانیکال سیل در ساختار پمپ عمودی و افقی طبقاتی
در تمام پمپها، شفت از داخل پوسته عبور میکند تا به موتور متصل شود.
دقیقاً در همین نقطه است که مکانیکال سیل نصب میشود.
ارتباط مستقیم آببندی شفت با فشار داخلی پمپ
هرچه فشار داخلی پمپ بیشتر باشد، نیروی وارد شده به سیستم آببندی نیز افزایش پیدا میکند.
در پمپهایی مثل پمپ اب طبقات عمودی که هد بالاتری تولید میکنند، این موضوع اهمیت بیشتری پیدا میکند.
تاثیر نشت سیال بر راندمان هیدرولیکی پمپ
حتی نشتیهای کوچک میتوانند:
- راندمان سیستم را کاهش دهند
- باعث خوردگی قطعات شوند
- و در نهایت هزینه تعمیرات را افزایش دهند
نحوه عملکرد پمپ طبقاتی چندمرحلهای و نقش سیستم آببندی
برای درک بهتر عملکرد مکانیکال سیل، ابتدا باید نحوه کار پمپ چند مرحله ای را درک کنیم.
تبدیل انرژی مکانیکی موتور به انرژی هیدرولیکی در پمپ
در هر پمپ آب، موتور انرژی مکانیکی تولید میکند و این انرژی به سیال منتقل میشود.
انتقال گشتاور از موتور به شفت پمپ
گشتاور موتور از طریق کوپلینگ به شفت (Shaft) منتقل میشود.
شفت سپس این انرژی را به پروانهها منتقل میکند.
فیس دوار (Rotary Face)
این قطعه به شفت پمپ متصل است و همراه با آن میچرخد.
(جنس فیسهای مکانیکال سیل بسته به نوع سیال و فشار کاری متفاوت است).
فیس دوار یکی از اصلیترین اجزای مکانیکال سیل است که همراه با شفت پمپ میچرخد و در تماس کنترلشده با فیس ثابت قرار میگیرد. این دو سطح، ناحیه اصلی آببندی را تشکیل میدهند و مانع نشت سیال از مسیر شفت به بیرون پمپ میشوند.
در واقع کیفیت عملکرد مکانیکال سیل تا حد زیادی به کیفیت تماس بین Rotary Face و Stationary Face وابسته است.
نقش فیس دوار در آببندی پمپ
فیس دوار روی شفت یا بوش شفت نصب میشود و با دوران شفت، حرکت چرخشی دارد. سطح جلویی آن با فیس ثابت تماس دارد، اما این تماس کاملاً خشک و خشن نیست؛ بین دو فیس معمولاً یک فیلم بسیار نازک از سیال تشکیل میشود که هم وظیفه روانکاری دارد و هم باعث خنککاری سطوح میشود.
این فیلم سیال اگر پایدار باشد، سیل میتواند مدت طولانی بدون نشتی قابل توجه کار کند. اما اگر فیلم از بین برود، سطوح فیسها وارد تماس خشک میشوند و در مدت کوتاهی دچار سایش، افزایش دما، ترک حرارتی یا شکست میشوند.

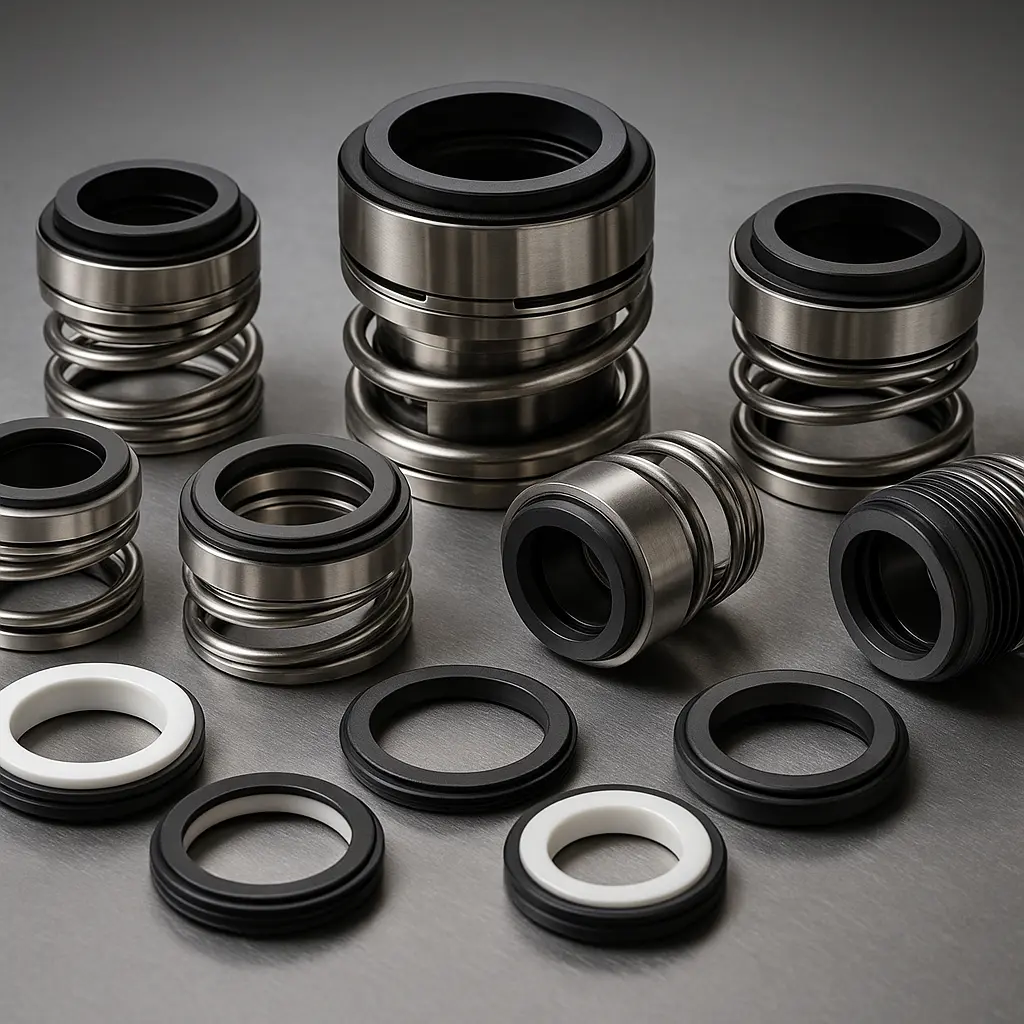

مکانیکال سیل تک فنره (Single Spring Seal)
مکانیکال سیل تکفنره که در بازار ایران به سیل تکفنر یا گاهی سیل مخروطی (Conical Spring) نیز معروف است، یکی از رایجترین، سادهترین و اقتصادیترین انواع آببندی در پمپهای آب خانگی، نیمهصنعتی و صنعتی سبک است.
این سیل از یک فنر تک و درشت (سیم پیچخورده ضخیم) برای اعمال نیروی پیشبار (Pre-load) روی فیسهای آببندی استفاده میکند.
اثرات کاویتاسیون بر سیستم آببندی پمپ
افزایش لرزش شفت و آسیب به سیل
کاویتاسیون فقط «خوردگی پروانه» نیست؛ از نظر آببندی، کاویتاسیون یک مولدِ نویز هیدرولیکی، ارتعاش، نوسان فشار و ناپایداری فیلم سیال در محفظه سیل است. نتیجهاش معمولاً افزایش لرزش شفت، باز و بسته شدن میکروسکوپی فیسها، داغی موضعی و خرابی زودرس سیل است.
کاهش عمر کاری مکانیکال سیل
در پمپهایی که عمر مکانیکال سیل به کمتر از یکسال میرسد، معمولاً مشکل «خودِ سیل» نیست؛ مشکل از شرایطی است که پمپ به سیل تحمیل میکند: نیروهای هیدرولیکیِ کنترلنشده، ناپایداری شفت، کیفیت ساخت پایین، طراحی نامناسب محفظه سیل، و همچنین نحوه بهرهبرداری (خشککارکردن، کاویتاسیون، کار در دبی کم، استارت/استاپ زیاد و…).
نقش طراحی پمپ طبقاتی در افزایش عمر مکانیکال سیل
تاثیر تعادل هیدرولیکی در پمپهای چندمرحلهای
پمپهای چندمرحلهای (خصوصاً عمودیهای طبقاتی) از نظر سیل «حساستر» از پمپهای تکمرحلهایاند، چون:
- هد نهایی بالاتر است و اختلاف فشار در نقاط مختلف پمپ زیاد میشود.
- روتور بلندتر است → احتمال انحراف شفت، مودهای ارتعاشی و حساسیت به بالانس هیدرولیکی بیشتر است.
- مسیرهای بایپس و برگشتی (Leakage paths) و نواحی فشار بالا/پایین پیچیدهترند.
بنابراین در طراحی حرفهای، هدف این است که فشار و دبی عبوری از محفظه سیل کنترل شود و سیل از ناحیهای تغذیه شود که:
- نه فشار بیش از حد به آن تحمیل شود،
- نه دچار کاویتاسیون/جوشش موضعی شود،
- نه ذرات جامد در آن تهنشین شوند.
2.1) محفظه سیل (Seal Chamber) و مدیریت دما/فشار
در پمپهای خوب، محفظه سیل بهصورت اصولی طراحی میشود تا:
- حجم و گردش سیال کافی برای دفع حرارت فیسها داشته باشد،
- نقاط کورِ رسوبگیر نداشته باشد،
- و تلاطم مخرب یا نوسان فشار ایجاد نکند.
در استانداردهای صنعتی (مثل API 682 / ISO 21049) روی موضوعاتی مثل گلوگاهها، فلاشینگ، تهویه، و کنترل دما تاکید زیادی شده، چون خرابیهای زودرس عمدتاً حرارتی/هیدرودینامیکیاند.
نقش یاتاقانها در پایداری عملکرد سیل
جلوگیری از انحراف شفت در سرعتهای بالا
چرا یاتاقانها حیاتیاند؟
مکانیکال سیل «مغز مستقل» ندارد؛ روی شفت سوار است و هر چه شفت انجام دهد، سیل همان را تجربه میکند. بنابراین:
- لرزش (vibration)،
- Runout شعاعی،
- Endplay محوری،
- و Misalignment
مستقیماً عمر سیل را کم میکنند.
جلوگیری از انحراف شفت در سرعتهای بالا
در سرعتهای بالا (بهویژه 2900 rpm و بالاتر)، کافی است:
- شفت کمی باریک باشد،
- فاصله بین یاتاقانها زیاد باشد،
- یا یاتاقان کیفیت/پیشبار مناسب نداشته باشد،
تا شفت دچار خمشدگی و ارتعاش مداری شود.
از نگاه طراحی، معیارهای کلیدی عبارتاند از:
- سختی خمشی شفت (قطر، جنس، طول آزاد)
- فاصلهی یاتاقانها (Bearing span) و موقعیت سیل نسبت به آنها
- کلاس بالانس روتور
- کنترل نیروهای شعاعی ناشی از کار در خارج از BEP
نکتهی عملی: بسیاری از پمپها در ساختمانها دور از نقطه بهترین راندمان (BEP) کار میکنند (مثلاً شیر نیمهبسته، بوستر با کنترل نامناسب، یا تعداد مصرفکننده کم). این یعنی نیروهای شعاعی و لرزش بالا میرود و سیل قربانی اول است.
فشار کاری پمپهای خانگی و نیمهصنعتی
پمپهای خانگی و نیمهصنعتی
در پمپهای خانگی، معمولاً محدودیتها اینهاست:
- هزینه پایین → کیفیت ماشینکاری و یاتاقانها متوسط/ضعیف
- نبودِ ابزار دقیق نصب و هممحوری
- شرایط مکش غیراستاندارد (زانوهای زیاد، لوله باریک، هواگیری ناقص)
در این فضا، انتخاب سیل «فقط بر اساس فشار» کافی نیست. باید بر اساس:
- کیفیت آب،
- احتمال خشککارکردن،
- لرزش/کیفیت یاتاقان،
- و تعداد استارت/استاپ
هم تصمیم گرفت.
عملکرد در پمپهای صنعتی چندمرحلهای
فشار و دبی بالا در سیستمهای صنعتی
در این شرایط معمولاً از سیلهای بالانس استفاده میشود.
برای مشاهده مشخصات پمپ عمودی طبقاتی میتوانید به صفحه ان مراجعه کنید.
همچنین اگر قصد دارید اطلاعات تخصصی داشته باشید می توانید در samengostar بررسی کامل را انجام بدید.
جمعبندی: نقش مکانیکال سیل در عملکرد پایدار پمپهای طبقاتی چندمرحلهای
در بسیاری از پروژهها وقتی پمپ دچار نشتی میشود، اولین واکنش تعویض کامل پمپ است.
در حالی که در بسیاری از موارد مشکل فقط در مکانیکال سیل است.
شناخت نوع مناسب سیل، کیفیت قطعات و نصب صحیح آن میتواند:
- عمر پمپ را افزایش دهد
- از توقف سیستم جلوگیری کند
- و هزینههای تعمیرات را کاهش دهد
به ویژه در تجهیزاتی مثل پمپ چند مرحله ای که فشار داخلی بالاتر است، انتخاب سیل مناسب اهمیت بسیار زیادی دارد.
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) کارتریج
مکانیکال سیل ( آببند) کارتریج
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل ( آببند) کارتریج
مکانیکال سیل ( آببند) کارتریج
مکانیکال سیل (آببند)
مکانیکال سیل ( آببند) فنردار
مکانیکال سیل (آببند)
سوالات متداول (FAQ)
- مکانیکال سیل چیست؟
قطعهای برای آببندی شفت پمپ.
- چرا مکانیکال سیل خراب میشود؟
به دلیل سایش، کاویتاسیون یا نصب نادرست.
- عمر مکانیکال سیل چقدر است؟
معمولاً بین ۱ تا ۳ سال.
- آیا نشتی جزئی طبیعی است؟
خیر.
- آیا میتوان سیل را تعویض کرد؟
بله.
- بهترین نوع سیل چیست؟
بسته به فشار و نوع سیال متفاوت است.
- آیا سیل در همه پمپها وجود دارد؟
در بیشتر پمپهای مدرن بله.
- تفاوت سیل بالانس و آنبالانس چیست؟
در نحوه توزیع فشار.
- آیا سیل نیاز به نگهداری دارد؟
بله.
- آیا کیفیت آب روی سیل تاثیر دارد؟
بله.
- آیا کاویتاسیون باعث خرابی سیل میشود؟
بله.
- آیا سیل در پمپ طبقاتی مهمتر است؟
بله.
- آیا قطعات یدکی در ایران موجود است؟
برای بسیاری از برندها بله.
- هزینه تعویض سیل چقدر است؟
بسته به نوع پمپ متفاوت است.
- آیا نصب سیل تخصصی است؟
بله.
