آموزش نصب مکانیکال سیل مرحلهبهمرحله (راهنمای جامع آببند و فیبر و فنر پمپ)
شهریور
آموزش نصب مکانیکال سیل مرحلهبهمرحله (راهنمای جامع آببند و فیبر و فنر پمپ)
مقدمه
مکانیکال سیل یا آببند مکانیکی یکی از مهمترین اجزای پمپها و تجهیزات دوار است که نقش حیاتی در جلوگیری از نشتی سیال دارد. شاید برای شما هم پیش آمده باشد که پمپ نشتی پیدا کند، فشار سیستم کاهش یابد یا هزینههای تعمیرات به شکل قابل توجهی افزایش پیدا کند. خبر خوب این است که با نصب صحیح مکانیکال سیل میتوان این مشکلات را به حداقل رساند. در این مقاله، قصد داریم بهصورت کاملاً تخصصی و مرحلهبهمرحله فرایند نصب مکانیکال سیل را بررسی کنیم و نکات طلایی را برای جلوگیری از خطاهای رایج بیان کنیم. این راهنما طوری نوشته شده که هم مهندسان و تکنسینهای حرفهای و هم علاقهمندان تازهکار بتوانند از آن استفاده کنند. 🔧
مکانیکال سیل چیست و چه کاربردی دارد؟
مکانیکال سیل (Mechanical Seal) نوعی آببند است که برای جلوگیری از نشتی سیالات در پمپها، کمپرسورها و سایر ماشینآلات دوار بهکار میرود. برخلاف پکینگهای قدیمی، مکانیکال سیل با اصطکاک کمتر، راندمان بالاتر و طول عمر بیشتر باعث کاهش هزینههای نگهداری میشود. این سیستم از دو سطح صاف (فیبر و فنر) تشکیل شده که یکی ثابت و دیگری متحرک است و با فشردگی مناسب روی شافت پمپ نصب میشود.
اجزای اصلی مکانیکال سیل
- فیبر (Face): سطح آببندی که معمولاً از مواد کربنی یا سرامیکی ساخته میشود.
- فنر (Spring): قطعهای که فشار لازم را برای تماس دو سطح ایجاد میکند.
- اورینگها و گسکتها: وظیفه آببندی ثانویه را بر عهده دارند.
- سیل فیس ثابت و گردان: دو سطح اصلی آببندی که اصطکاک بین آنها باید کنترل شود.
سیر تکامل مکانیکال سیل
در گذشته از روشهایی مانند طناب آببند (Gland Packing) برای جلوگیری از نشتی استفاده میشد. اما این روشها با مشکلاتی مانند اصطکاک زیاد، نیاز به تنظیم مداوم و اتلاف انرژی همراه بودند. با پیشرفت صنعت، مکانیکال سیلها طراحی شدند که عمر طولانیتر، راندمان بهتر و عملکرد ایمنتری دارند. امروزه فیبر و فنرهای مدرن با متریالهای مقاوم در برابر سایش و دما ساخته میشوند تا کارایی بیشتری ارائه دهند.
مقایسه انواع مکانیکال سیل
| نوع مکانیکال سیل | ویژگیها | موارد استفاده |
|---|---|---|
| تکفنر | نصب ساده، مناسب پمپهای کوچک | سیستمهای آبیاری، پمپهای خانگی |
| چندفنر | مقاومت بالاتر در برابر لرزش | پمپهای صنعتی با فشار بالا |
| موجفنر (Wave Spring) | توزیع یکنواخت نیرو، عمر طولانی | صنایع نفت و گاز |
| سیل دوبل | ایمنی بالا در برابر نشتی | صنایع شیمیایی و سمی |

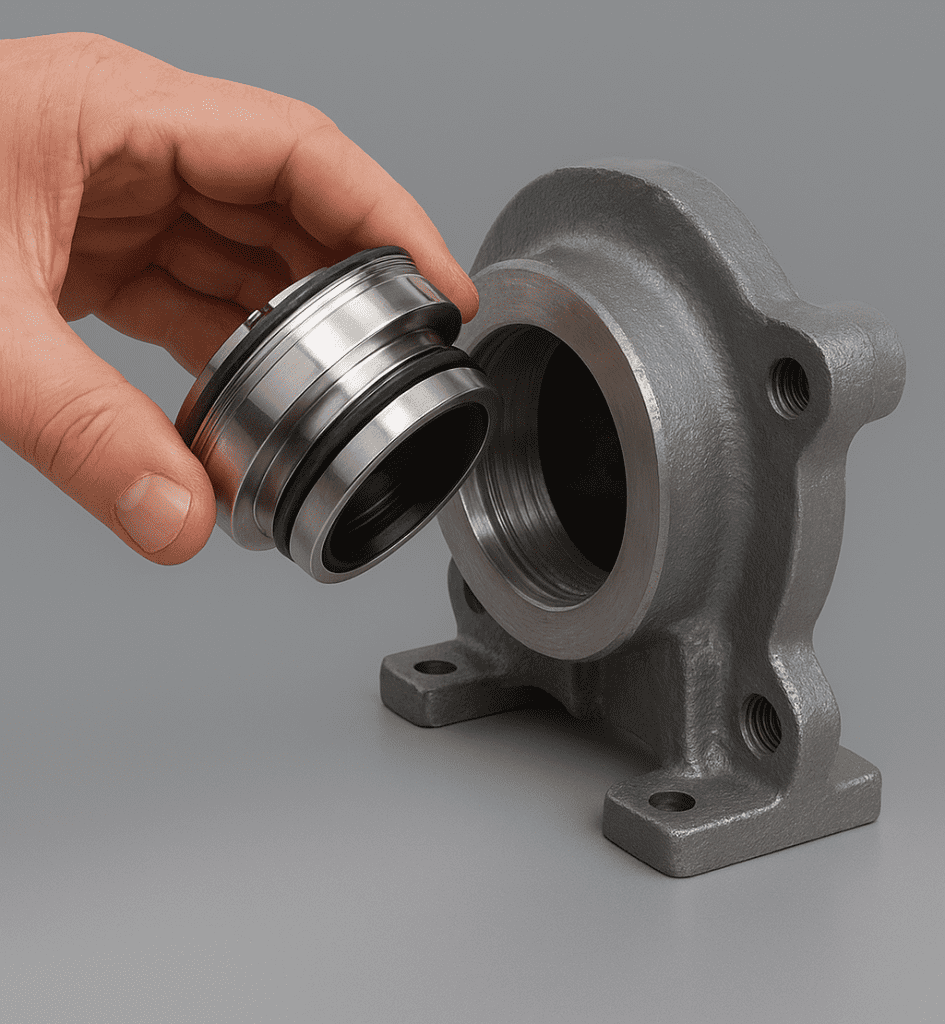

آموزش گامبهگام نصب مکانیکال سیل
مرحله ۱: آمادهسازی و تمیزکاری
🔹 ابتدا پمپ را خاموش و ایمن کنید.
🔹 محل قرارگیری مکانیکال سیل را کاملاً تمیز کنید تا هیچ ذرهای مانع آببندی نشود.
🔹 شافت پمپ را از نظر خراش یا خوردگی بررسی کنید.
مرحله ۲: نصب فیبر و فنر
🔹 فیبر را با دقت روی شافت قرار دهید.
🔹 فنر را طوری نصب کنید که فشار یکنواخت ایجاد شود.
🔹 از روانکاری سبک برای جلوگیری از آسیب دیدن فیبر استفاده کنید.
مرحله ۳: نصب اورینگها و آببندها
🔹 اورینگها را با گریس مخصوص روانکاری کنید تا در حین نصب آسیب نبینند.
🔹 از قرارگیری صحیح آببند در محل خود مطمئن شوید.
مرحله ۴: مونتاژ و کالیبراسیون
🔹 سیل فیس گردان را نصب کنید و از هممحوری آن با فیس ثابت مطمئن شوید.
🔹 فنر را در موقعیت مناسب قرار دهید تا نیروی فشاری بهدرستی اعمال شود.
مرحله ۵: تست نهایی
🔹 پس از نصب کامل، پمپ را روشن کنید و عملکرد را بررسی نمایید.
🔹 در صورت مشاهده نشتی، مراحل نصب را بازبینی کنید.
خطاهای رایج در نصب مکانیکال سیل
- نصب برعکس فیس (Face)
- فشار بیش از حد روی فنر
- استفاده از اورینگ نامناسب
- تمیز نکردن سطح شافت قبل از نصب
نکات طلایی برای افزایش طول عمر
- استفاده از روانکار مناسب
- بررسی دورهای نشتیها
- تعویض اورینگها در فواصل زمانی مشخص
- تنظیم صحیح فشار فنرها
کاربرد مکانیکال سیل در صنایع مختلف
- نفت و گاز: پمپهای انتقال نفت خام و گازهای تحت فشار
- صنایع غذایی: پمپهای بهداشتی با نیاز به آببندی مطمئن
- کشاورزی: پمپهای آبیاری و زهکشی
انتخاب و خرید مکانیکال سیل
- انتخاب متناسب با نوع سیال (آب، اسید، روغن)
- توجه به دما و فشار کاری
- بررسی برندهای معتبر مانند John Crane، EagleBurgmann، Flowserve
- مقایسه قیمت و هزینه نگهداری پیش از خرید
نوآوریها و آینده مکانیکال سیل
- توسعه فیبرهای کامپوزیتی مقاوم در برابر سایش
- طراحی سیلهای مغناطیسی بدون تماس
- استفاده از پوششهای ضد خوردگی پیشرفته
جمعبندی
نصب صحیح مکانیکال سیل، از فیبر و فنر گرفته تا اورینگها، کلید افزایش راندمان پمپ و کاهش هزینههای تعمیر و نگهداری است. با رعایت مراحل نصب و نکات بیانشده در این مقاله، میتوانید عمر مفید تجهیزات خود را چندین برابر کنید.
۵۰ پرسش متداول درباره آموزش نصب مکانیکال سیل + پاسخ تخصصی
مفاهیم پایه
1. مکانیکال سیل چیست؟
مکانیکال سیل یک آببند مکانیکی است که بین شافت پمپ و پوسته نصب میشود تا از نشتی سیال جلوگیری کند. این قطعه شامل دو سطح صاف (فیبر ثابت و متحرک) است که به کمک فنر و اورینگها آببندی میشوند.
2. تفاوت مکانیکال سیل با پکینگ چیست؟
پکینگ از طنابهای فشرده شده برای آببندی استفاده میکند و نیاز به تنظیم مداوم دارد، در حالی که مکانیکال سیل نیاز به تنظیم ندارد، اصطکاک کمتری ایجاد میکند و طول عمر بیشتری دارد.
3. فیبر مکانیکال سیل چه وظیفهای دارد؟
فیبر سطح اصلی آببندی است که با فیس مقابل در تماس قرار میگیرد. کیفیت فیبر تعیینکننده دقت آببندی و طول عمر سیل است.
4. فنر چه نقشی در آببندی دارد؟
فنر نیروی فشاری ثابت و یکنواختی را ایجاد میکند تا فیبر و فیس همیشه در تماس بمانند و آببندی به درستی انجام شود.
5. آیا همه پمپها به مکانیکال سیل نیاز دارند؟
خیر. برخی پمپها با پکینگ کار میکنند اما در صنایع مدرن، مکانیکال سیل استاندارد محسوب میشود چون عملکرد بهتری دارد.
طراحی و عملکرد
6. مکانیکال سیل بالانس شده چیست؟
سیلی است که نیروی فشاری روی فیس کاهش یافته و مناسب فشارهای بالا است. این طراحی از سایش زودرس جلوگیری میکند.
7. چه زمانی از سیل دوبل استفاده میشود؟
زمانی که سیال سمی، خورنده یا خطرناک باشد و نشتی حتی در حد کم هم مجاز نباشد.
8. مواد سازنده فیبر مکانیکال سیل کدامند؟
کربن گرافیت، سرامیک، SiC (کاربید سیلیسیوم) و تنگستن کاربید از متداولترین مواد هستند.
9. عمر مفید مکانیکال سیل چقدر است؟
بین ۶ ماه تا چند سال بسته به کیفیت نصب، نوع سیال و شرایط کاری. نگهداری مناسب عمر را افزایش میدهد.
10. چه عواملی باعث سایش سریع فیس میشوند؟
وجود ذرات جامد در سیال، کمبود روانکاری، دمای بالا و عدم هممحوری شافت.
نصب و راهاندازی
11. بهترین روش نصب فیبر و فنر چیست؟
با استفاده از ابزار مخصوص، روانکاری سبک و اعمال فشار یکنواخت. هرگز با چکش ضربه نزنید.
12. چه گریسی برای روانکاری اورینگ مناسب است؟
گریس سیلیکونی یا گریس سازگار با سیال فرایندی.
13. آیا نصب اشتباه میتواند باعث خرابی پمپ شود؟
بله. نصب نادرست میتواند منجر به نشتی شدید، خرابی یاتاقانها و حتی از کار افتادن پمپ شود.
14. چگونه از هممحوری فیسها مطمئن شویم؟
با استفاده از گیج و ابزار هممحوری و چک کردن یکنواختی فشار فنر.
15. بعد از نصب چه تستهایی باید انجام شود؟
تست نشتی با آب تمیز و بررسی لرزش و صدا پس از راهاندازی.
مشکلات و عیبیابی
16. چرا مکانیکال سیل نشتی میدهد؟
دلایل شامل نصب اشتباه، سایش فیس، ترک خوردگی فیبر یا خرابی اورینگ است.
17. نشتی در حین کار چه خطراتی دارد؟
کاهش راندمان، هدررفت سیال، آسیب به تجهیزات و خطرات ایمنی.
18. فنر شل شده را چگونه تعمیر کنیم؟
فنر باید تعویض شود؛ تعمیر آن توصیه نمیشود چون فشار استاندارد برهم میخورد.
19. اگر فیبر ترک بردارد چه باید کرد؟
فیبر باید تعویض شود زیرا ترک منجر به نشتی و خرابی بیشتر میشود.
20. چگونه صدای غیرعادی ناشی از سیل را رفع کنیم؟
بررسی هممحوری شافت، روانکاری و اطمینان از نصب صحیح.
نگهداری و پیشگیری
21. هر چند وقت یکبار باید سیل را بررسی کنیم؟
هر ۳ تا ۶ ماه بسته به شرایط کاری.
22. چه عواملی باعث کاهش عمر اورینگ میشوند؟
تماس با مواد شیمیایی ناسازگار، دما و فشار بیش از حد.
23. بهترین روش تمیزکاری سیل چیست؟
استفاده از محلولهای خنثی و بدون خورندگی و خشککردن با هوای فشرده.
24. آیا روغنکاری زیاد مضر است؟
بله. روانکاری بیش از حد باعث جمع شدن آلودگی روی فیس میشود.
25. چگونه لرزش پمپ را کاهش دهیم؟
تراز کردن دقیق پمپ و بررسی یاتاقانها.
انتخاب و خرید
26. چه برندی برای مکانیکال سیل بهتر است؟
John Crane، EagleBurgmann، Flowserve جزو بهترینها هستند.
27. قیمت مکانیکال سیل بر چه اساسی تعیین میشود؟
نوع متریال، طراحی (تک، دوبل)، برند و فشار کاری.
28. آیا مکانیکال سیل ارزان ارزش خرید دارد؟
معمولاً خیر. کیفیت پایین منجر به هزینههای تعمیر بیشتر میشود.
29. چگونه نوع صحیح فیبر و فنر را انتخاب کنیم؟
بر اساس دما، فشار، سرعت شافت و نوع سیال.
30. آیا سیل کارتریجی گرانتر ولی بهصرفهتر است؟
بله چون نصب راحتتر و خطای انسانی کمتر دارد.
آینده و نوآوریها
31. سیلهای مغناطیسی چه مزایایی دارند؟
بدون تماس فیزیکی کار میکنند، اصطکاک صفر و عمر طولانی دارند.
32. آیا مکانیکال سیل بدون تماس وجود دارد؟
بله، به آن Non-Contact Seal گفته میشود و در صنایع حساس کاربرد دارد.
33. جدیدترین متریالها در ساخت فیبر کدامند؟
کامپوزیتهای پیشرفته و پوششهای DLC (Diamond Like Carbon).
34. آیا پرینت سهبعدی در تولید سیل کاربرد دارد؟
بله برای ساخت نمونههای اولیه و طراحیهای سفارشی.
35. چه فناوریهایی باعث کاهش مصرف انرژی میشوند؟
طراحیهای Low-Friction و بهینهسازی هیدرولیک.
مسائل اقتصادی
36. هزینه نصب مکانیکال سیل چقدر است؟
بسته به نوع سیل و پمپ متفاوت است ولی معمولاً ۱۰ تا ۲۰٪ قیمت پمپ.
37. تعویض بهموقع چقدر صرفهجویی دارد؟
میتواند تا ۵۰٪ هزینه تعمیرات را کاهش دهد.
38. هزینه تعمیر سیل شکسته چقدر است؟
معمولاً از خرید سیل جدید ارزانتر نیست و بهتر است تعویض شود.
39. آیا میتوان سیل قدیمی را بازسازی کرد؟
بله در برخی موارد با تعویض فیس و اورینگها.
40. کدام صنایع بیشترین هزینه برای سیل پرداخت میکنند؟
صنایع پتروشیمی و پالایشگاهی.
پرسشهای تخصصی
41. تفاوت سیل بالانس و غیر بالانس چیست؟
سیل بالانس فشار کمتری روی فیس دارد و مناسب فشارهای بالا است.
42. تاثیر دما بر عملکرد فیبر و فنر چیست؟
دما بالا باعث انبساط و تغییر سختی فنر میشود که باید در طراحی لحاظ شود.
43. بهترین طراحی فنر برای پمپهای با سرعت بالا کدام است؟
فنر موجی (Wave Spring) چون نیروی یکنواختتر اعمال میکند.
44. آیا استفاده از دو فنر توصیه میشود؟
فقط در طراحیهای خاص و پمپهای صنعتی با فشار زیاد.
45. تاثیر pH سیال بر انتخاب متریال چیست؟
pH اسیدی نیاز به متریال ضد خوردگی مثل SiC دارد.
46. در پمپهای سانتریفیوژ چه نوع سیلی پیشنهاد میشود؟
معمولاً سیل تکفنر یا کارتریجی.
47. آیا نصب سیل در کمپرسور با پمپ فرق دارد؟
بله، کمپرسورها نیاز به طراحی مقاوم در برابر فشار گاز دارند.
48. چگونه فشار فنر را اندازه بگیریم؟
با گیج کالیبره شده یا طبق دستورالعمل سازنده.
49. استانداردهای بینالمللی نصب سیل کدامند؟
API 682، ISO 3069 از مهمترین استانداردها هستند.
50. چه نرمافزارهایی برای طراحی مکانیکال سیل وجود دارد؟
ANSYS، SolidWorks و نرمافزارهای اختصاصی شرکتهای تولیدکننده.
